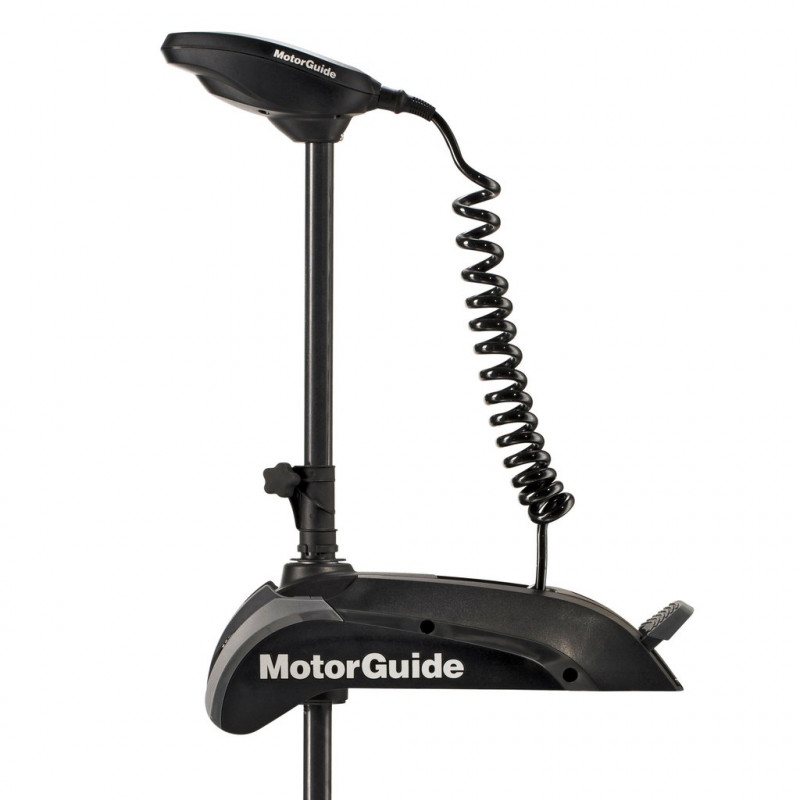

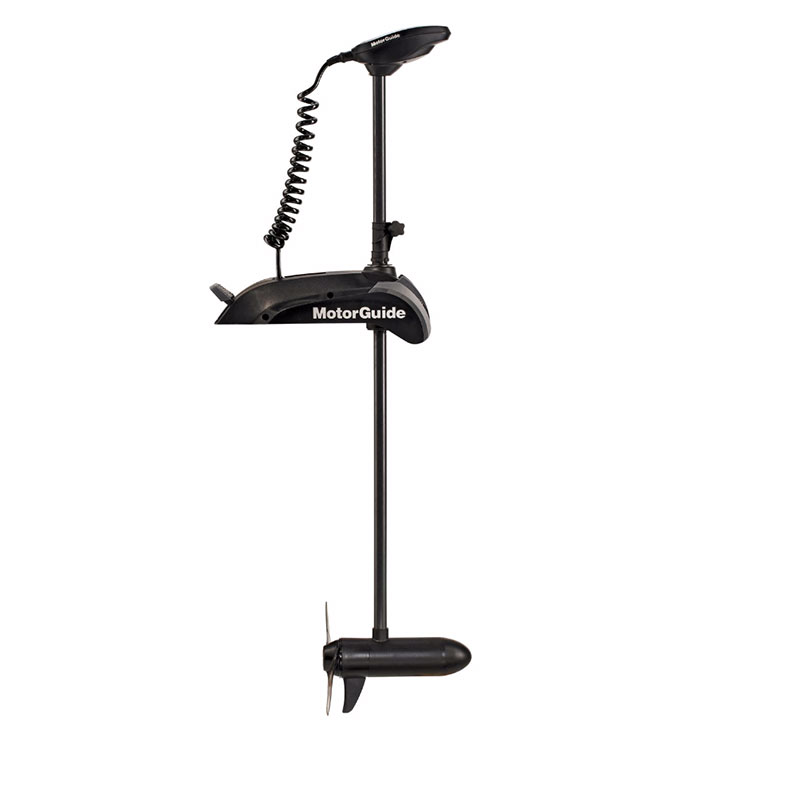

Лодочный электромотор MotorGuide Xi5-55 FW SNR GPS

Управление

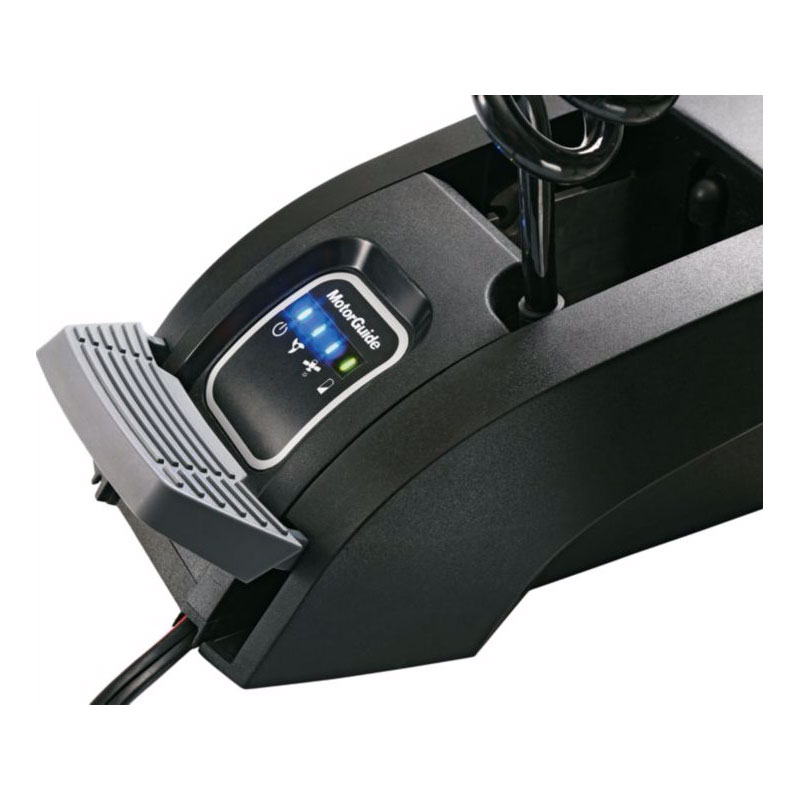

Панель индикаторов на корпусе электромотора отображает информацию о состоянии мотора, работе винта, состоянии аккумуляторов и уровне GPS сигнала.

Педаль и дистанционный пульт – два способа управления лодочным электромотором. Беспроводная педаль изменяет скорость, направление движения, активирует электронный якорь и включает / выключает электромотор.

В отличии от электромоторов Minn Kota, на педали нет отдельных клавиш для изменения курса. Поворот происходит при покачивании центральной части педали вперед- назад. Для поворота вправо следует носком ноги нажать на переднюю часть устройства. Для поворота налево надавить на педаль пяткой. Для движения по прямой позвольте педали вернуться в нейтральной положение.

Ролик, установленный с левой стороны педали, регулирует скорость движения катера. Вращайте его вперед, чтобы увеличить ее и на себя чтобы уменьшить. Для движения с постоянной скоростью нажмите клавишу с левой стороны педали.

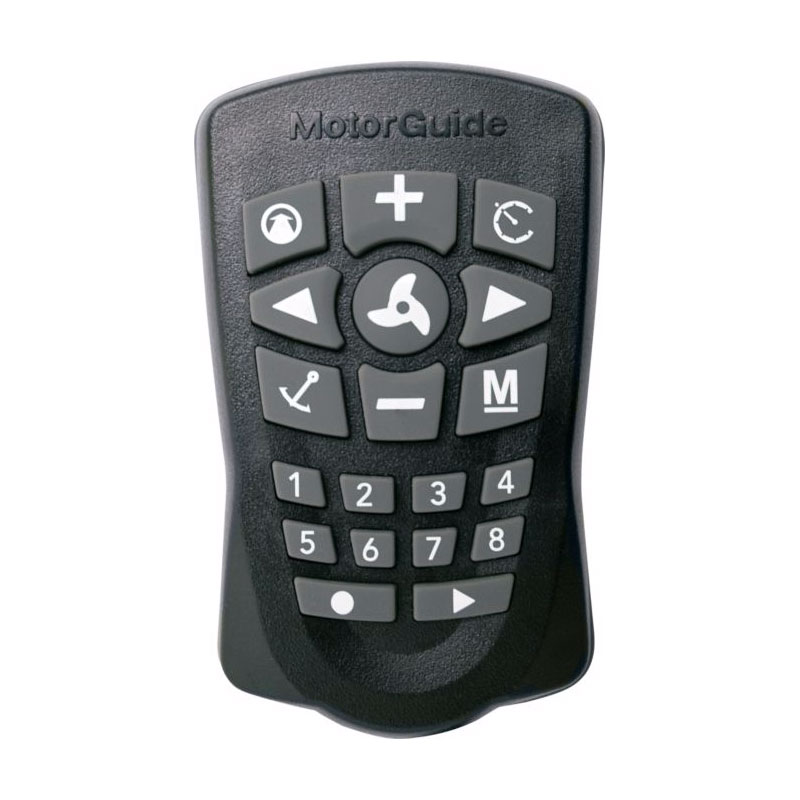

На беспроводном пульте в дополнение к кнопкам управления курсом и скоростью есть кнопки записи маршрута, круиз контроля и доступа к памяти мотора.

Тяга

Тяга лодочного электромотора MotorGuide Xi5-55 Pinpoint GPS - 55 lbs, его рекомендуется устанавливать на катера размером до 5 метров. Вес катера с пассажирами и снаряжением не должен превышать 1250 кг.

Работа от аккумуляторов

Для работы электромотора требуется один 12-вольтовый аккумулятор глубокого разряда. Допускается использовать аккумуляторы любого типа – гелевые, AGM, жидко-кислотные, желательно емкостью не менее 105 Ач. В качестве источника энергии не рекомендуется использовать стартовый аккумулятор. В этом случае на металлических деталях возможно возникновение электролиза.

Для защиты электромотора от перегрузки установите 50 А или 60 А электрический автомат в разрыв положительного провода от аккумуляторной батареи к лодочному электромотору на расстоянии 180 см от тяговых аккумуляторов.

Подсоединяйте электронику, установленную на катере непосредственно к основному аккумулятору. Использование для этих целей тяговых аккумуляторов электромотора ведет к интерференции, увеличению помех и возникновению электролиза

Дополнительные возможности

Встроенный в корпус электромотора трансдьюсер, работающий на частотах 83/200 кГц, совместим эхолотами Garmin, Lowrance, Humminbird и Eagle. Для подключения датчика к эхолоту потребуется кабель - адаптер.

Интеграция с эхолотом-картплоттером Lowrence HDS с помощью сети NMEA2000. После создания такой сети вы сможете:

• Увидеть на дисплее скорость вращения винта, направление движения катера и клавиши управления электромотором
• Активировать электронный якорь одним нажатием на дисплей
• Автоматически вернуться на катере в точку, выбранную в истории эхолота. Точку можно выбрать на сонаре DownScan Imaging, StructureScan или на карте.
• Следовать по контуру водоема с помощью электромотора
